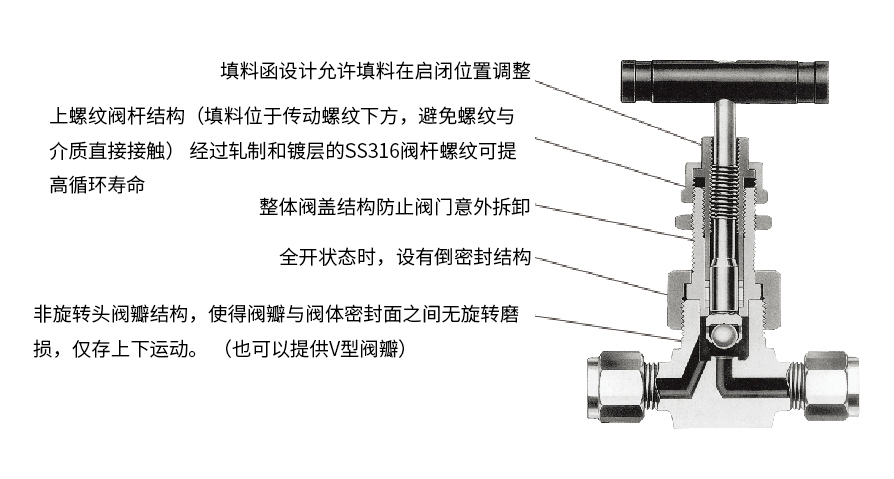

1、非旋轉頭閥瓣（錐體、球體，球體為鉆基合金鋼球）結構，使得閥瓣與閥體密封面之間無旋轉磨損，僅存上下運動。密封嚴密性強，使用壽命長。
2、閥體與接頭（閥蓋）采用斜面硬對硬直接密封，保證有好的外密封。
3、閥桿填料位于閥桿螺紋的下方，以防止介質與閥桿螺紋接觸，確保閥桿螺紋得到良好的潤滑。

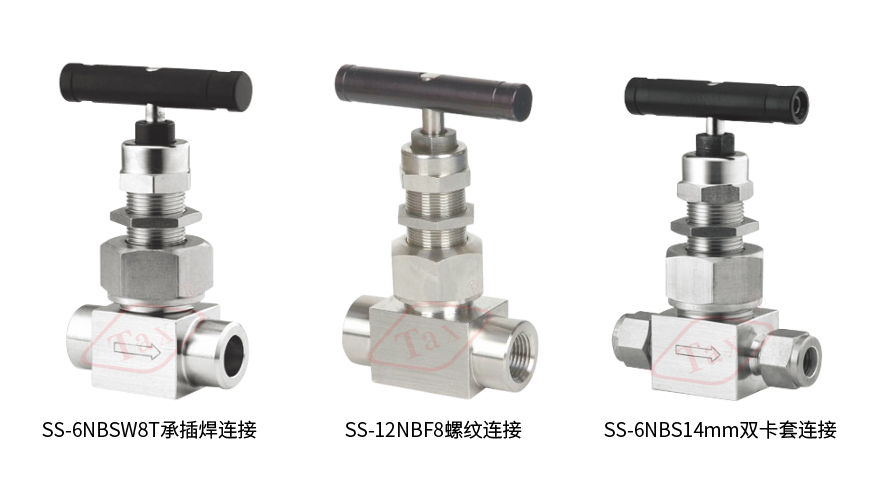

4、連接形式：螺紋連接、承插焊連接、雙卡套連接。
5、此閥應用國內大中電站（30萬仟瓦以上機組）以國產代進口，降低運行成本，提高經濟效益。
注：承插焊連接為一次門選用閥門，卡套式連接為二次門選用閥門。
卡套式連接閥門其結構由卡套螺母、雙卡套和閥體構成，雙卡套在閥體和外套螺母的外力作用下，產生徑向塑性變形、卡緊鋼管，并起密封作用。 卡套式連接具有連接牢靠、氣密性好、耐高壓、抗振動、安裝、檢修方便等優點。

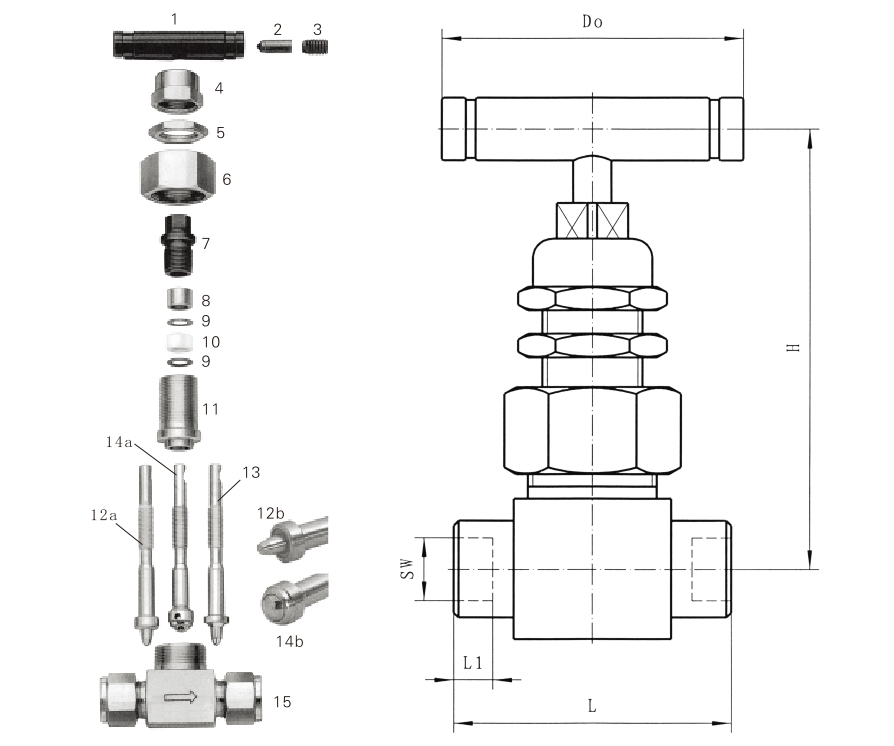

▲主要零件及材質表
| 零件 | 閥體材料 | |
| SS316不銹鋼 | A105 碳鋼 | |
| 1 手柄 | 陽極化鋁 | |
| 2固定 3螺釘 |
35# | |
| 4螺帽 | SS316 | A105 |
| 5板裝螺帽 | SS316 | A105 |
| 6鎖緊螺帽 | SS316 | A105 |
| 7壓蓋螺栓 | SS316 | A105 |
| 8 壓環 | SS316 | A105 |
| 9 墊片 | SS316 | 2Cr13 |
| 10 填料 | 柔性石墨/碳纖維 | |
| 11 接頭 | SS316 | 2Cr13 |
| 12節流型閥桿 | SS316 | 2Cr13 |
| 13調節型閥桿 | SS316 | 2Cr13 |
| 14 球型閥桿 | SS316 | 2Cr13 |
| 15 雙卡套、（螺母） | SS316 | SS316 |
| 潤滑劑 | 二硫化組 | |
注：可根據用戶要求確定材質。

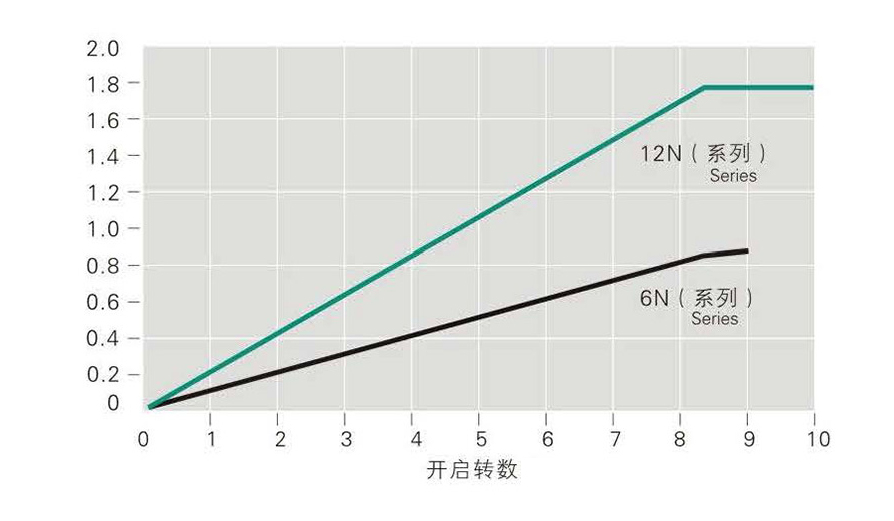

▲閥門流量系數圖
▲主要外形尺寸
| 規格 | Φ | L1 | L | H | Do | 重量 |
| DN6 | 12.7 | 10 | 57-60 | 90 | 63 | 1 |
| DN10 | 14 | 10 | 57-60 | 90 | 63 | 1 |
▲壓力-溫度等級
承插焊連接：6000Psi@1200° F 10000Psi@1000°、卡套式連接:6000Psi@1000°
▲所有閥門出廠前均進行嚴格的水壓、氣密性測試
工廠試驗遵照ANSI B 16.34/API 598進行水壓測試(1.5倍額定壓力)、 氣密性測試(1.1倍額定壓力)，實驗時間15秒~2分鐘。
▲型號說明
a、材質：SS-316、321、304不銹鋼；CS-A105 碳鋼
b、內通徑：6N系列——6mm；12N系列——11mm
C、閥瓣類型：R—調節型；B—V型(錐型)
d、接口連接形式：S-雙卡套、SW-承插焊、F-NPT內螺紋、M-NPT外螺紋
f、接口尺寸：Φ25mm 1"、Φ16mm 3/4"、Φ14mm 1/2"、Φ12mm 1/4"
▲安裝、使用注意事項
a、請按閥體上箭頭所示介質流向?qū)㈤y門安裝在管路上。
b、選擇產品時，必需考慮總的系統設計以保證安全和性能上的無故障。
產品功能，材料兼容性，充分的額定值，正常的安裝、使用和維護是系統設計者和使用者的責任。
