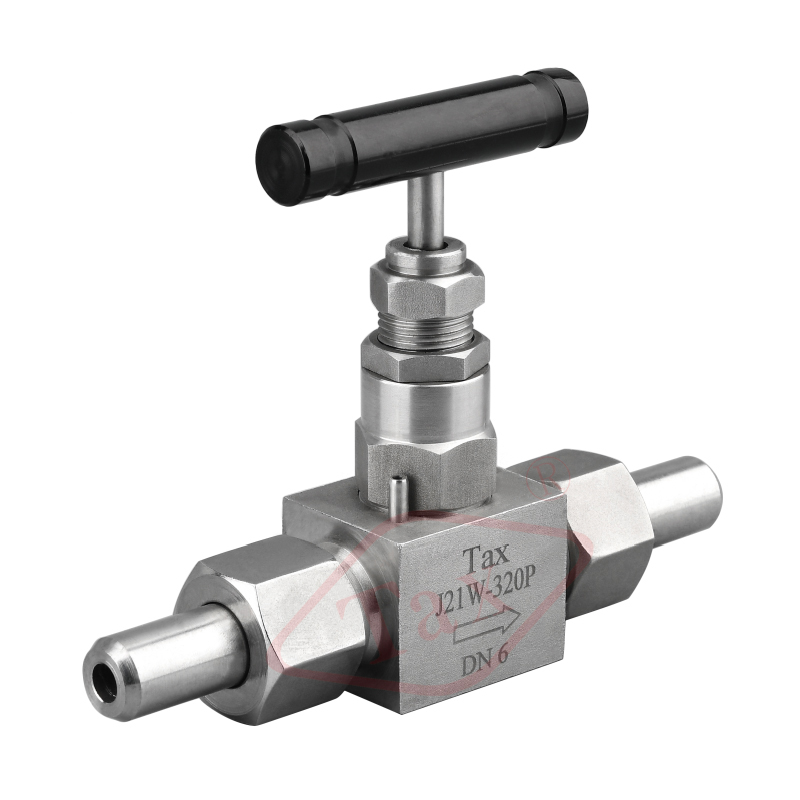

▲應用規范
1、設計制造：GB/T 12224-2005、JB/F 7747-2010
2、連接形式：對焊式管接頭；內螺紋連接
3、結構特征：錐面密封；活動閥瓣；閥瓣、閥桿分段提升式
4、閥門檢驗和試驗：GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/F 1220-2007的規定
▲結構形式
▲應用規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦450°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| J21W-320PIII | SS304 | SS304 | SS304 | SS304 | 柔性石墨PTFE |
| J21W-320R III | SS304 | SS316 | SS316 | SS316 |

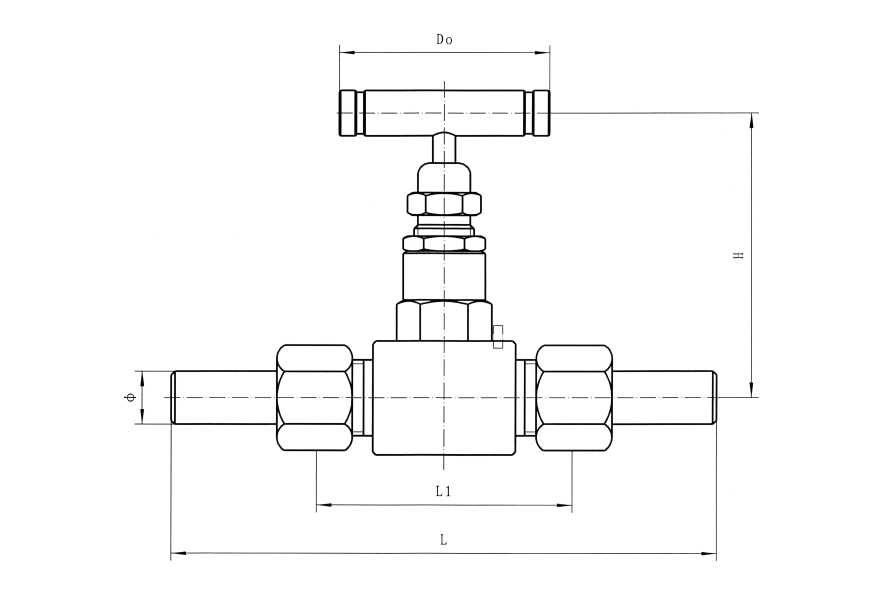

▲主要外形尺寸
| 規格 | M | Φ | L1 | L | H | Do | 重量 |
| DN6 | M20×1.5 | Φ14×4 | 68 | 135 | 78 | 63 |
0.6 |
| DN10 | M20×1.5 | Φ16×4 | 60 | 135 | 78 | 63 | 0.6 |
注："III"不是材料代號，代表第三次結構改進
