▲應用規范
1、設計制造：GB/T12224-2005、JB/ T 8473- 1996
2、連接形式：法蘭式連接
3、結構特征：錐面密封，活動閥瓣；
4、閥門檢驗和試驗： JB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/F 1220-2007的規定
▲結構形式

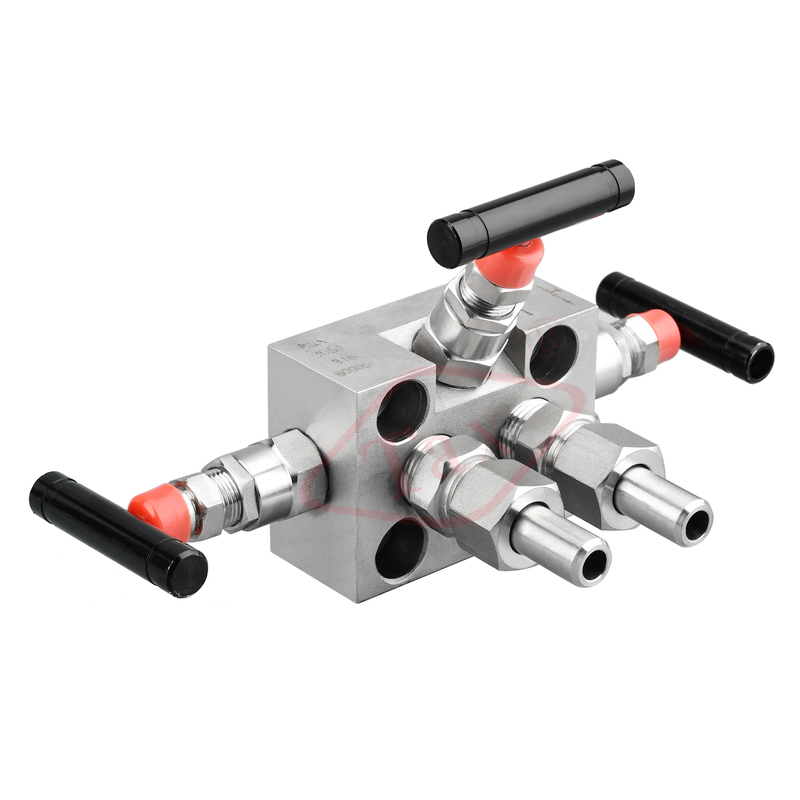

3051-體化三閥組，是差壓式變送器的組合件。通過閥組與各種類型的差壓變送器結為一體，使差壓變送器的連接簡化而牢固，并減少泄漏點。 該閥可配接：1151, 3051、EJA、ST3000等系列差變送器。
▲應用規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 16 |
| 殼體試驗 | 24 |
| 密封試驗 | 17.6 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≤180°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
| 3051-160P | SS304 | SS304 | SS304 | SS304 | 柔性石墨 PTFE |
| 3051-160R | SS316 | SS316 | SS316 | SS316 |

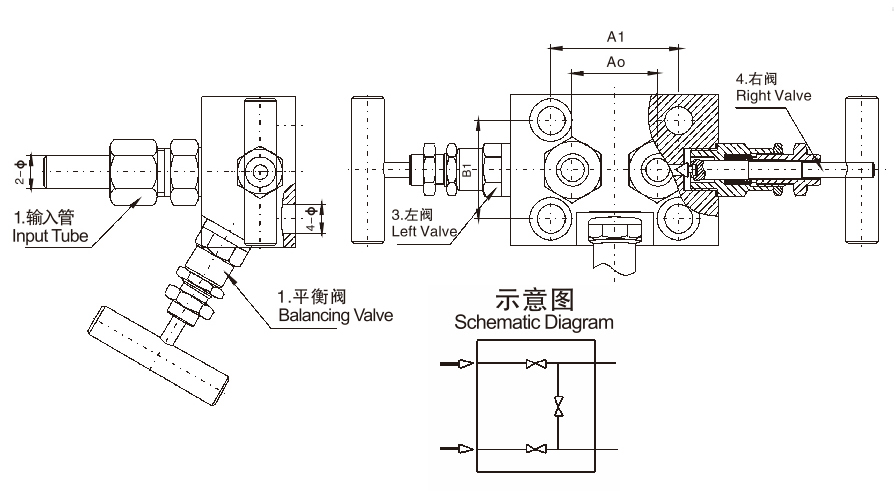

▲主要外形尺寸
| 規格 | 2-Φ | 4-Φ | A0 | A1 | B1 | 重量 |
| DN6 | 2-Φ14 | 4-Φ14 | 35 | 54 | 41 | 1.9 |
