▲應用規范
1、設計制造：GB/T 12224-2005、JB/T 7747-2010
2、連接形式：內螺紋連接
3、結構特征：硬軟雙密封副；活動閥瓣；錐面硬密封
4、閥門檢驗和試驗：GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定
▲結構形式

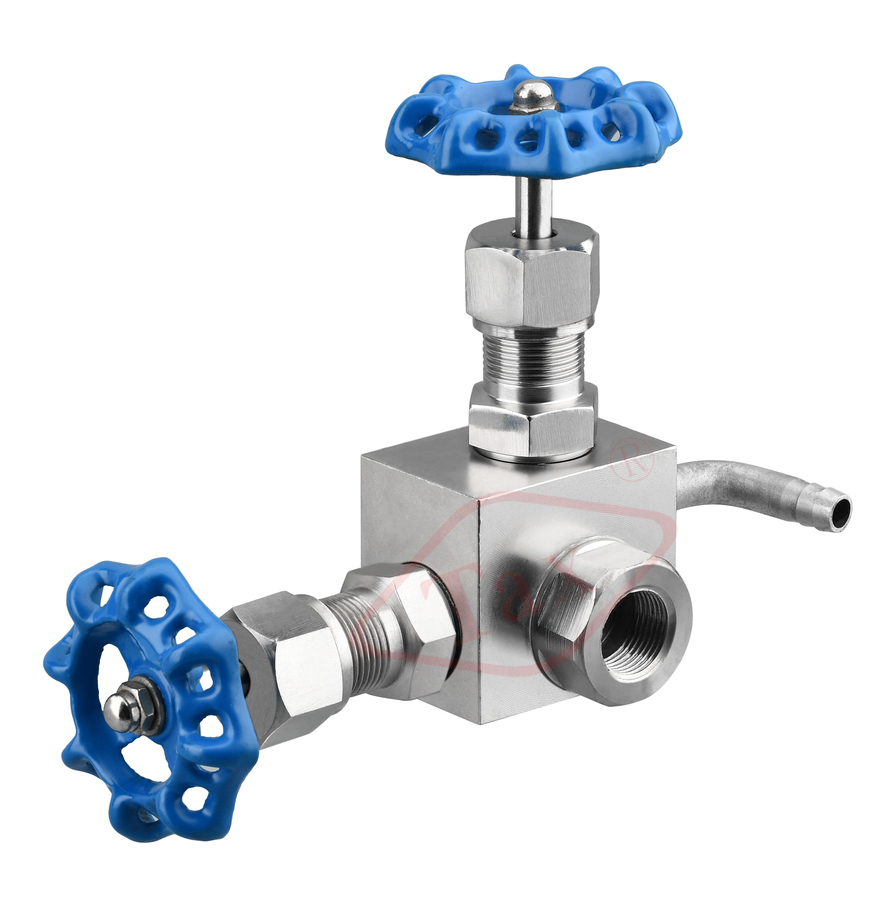

1、取樣用截止閥通過外加取樣排放裝置，保證了管路中壓力表的正確安裝使用，達到了放空、取樣的目的。具有一閥兩用的功能。
2、該閥密封結構為硬軟雙質密封設計。密封面避開了介質的直接沖刷。
3、本閥廣泛用于油田、化工、輕工、電力。冶金等裝置的自控系統中。
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 25 |
| 殼體試驗 | 37.5 |
| 密封試驗 | 27.5 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦180°C |
| 適用介質 | 水、蒸氣、油品等 |
▲主要零件材料
| 型號 | 閥體 | 接頭 | 閥桿 | 螺帽 | 填料 |
GMJ11F/H-250 II |
20# | 20# | 2Cr13 | 20# | 柔性石墨PTFE |
GMJ11F/H-250P II |
SS304 | SS304 | SS304 | SS304 |
▲主要外形尺寸

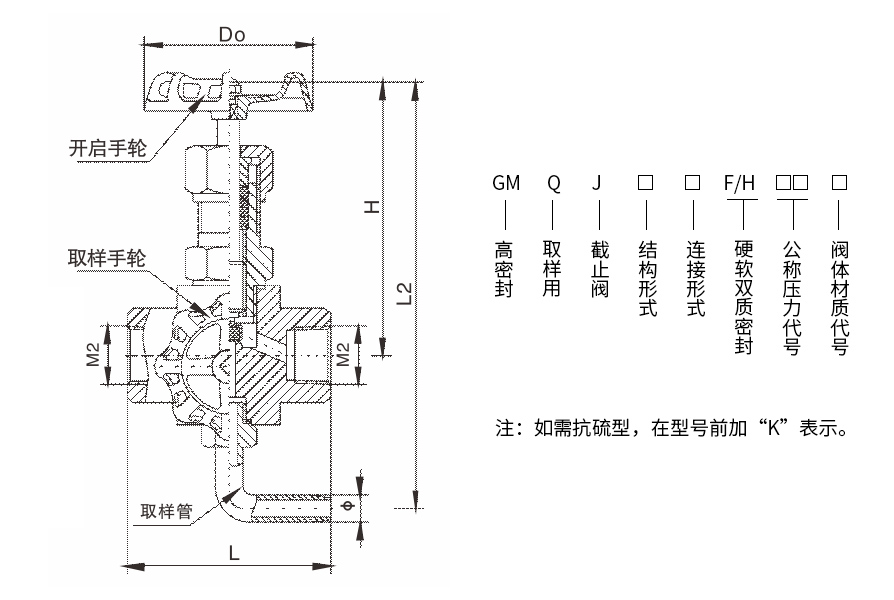

| 規格 | M1 | M2 | Φ | L | L2 | H | Do | 重量 |
| DN15 | G1/2 | M20×1.5 | Φ10 | 72 | 172 | 110 | 63 | 1.4 |
