▲應用規范
1、設計制造：GB/T 12224-2005、JB/T 7747-2010
2、連接形式：管接頭內螺紋連接；法蘭連接
3、結構特征：錐面密封；浮動閥瓣
4、閥門檢驗和試驗：GB/T 13927-2008
5、材料：碳鋼按GB/T 12228-2006的規定、不銹鋼GB/T 1220-2007的規定
▲結構形式

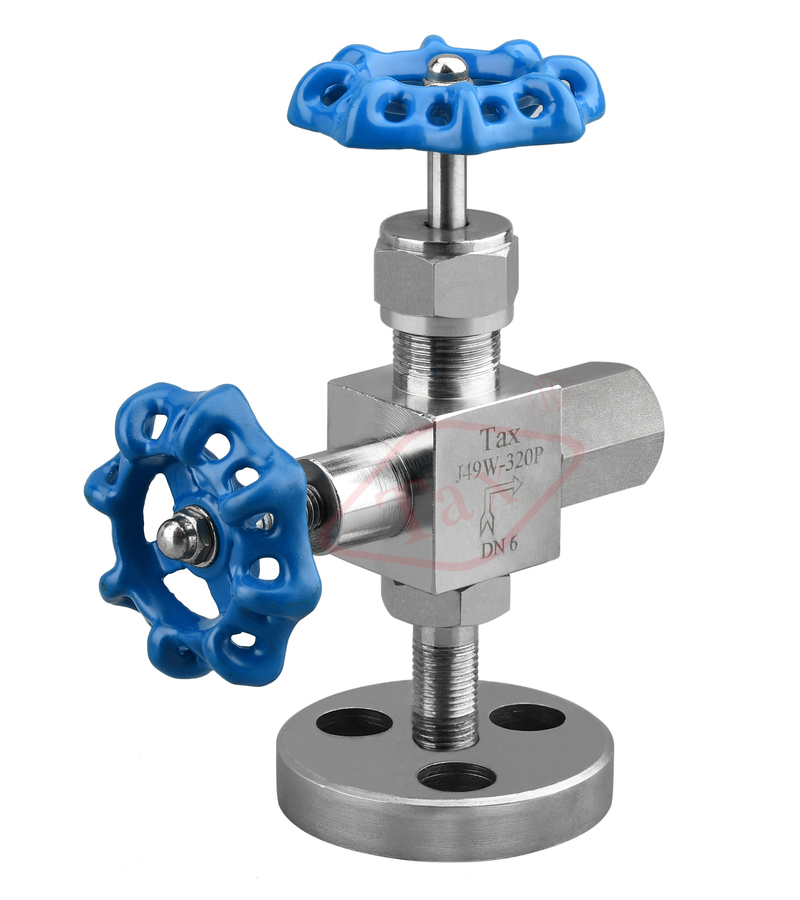

J49型壓力計用截止閥的用途，工作原理技術性能和J29型壓力計用截止閥相同，其結構基本相同。所不同的只是連接形式不同，該閥一端用焊紋連接另一端則用法蘭連接。
▲性能規范
| 試驗項目 | 壓力值 |
| 公稱壓力 | 32 |
| 殼體試驗 | 48 |
| 密封試驗 | 35.2 |
| 氣壓試驗 | 0.6 |
| 適用溫度 | ≦180°C |
| 適用介質 | 水、蒸氣、油品等 |

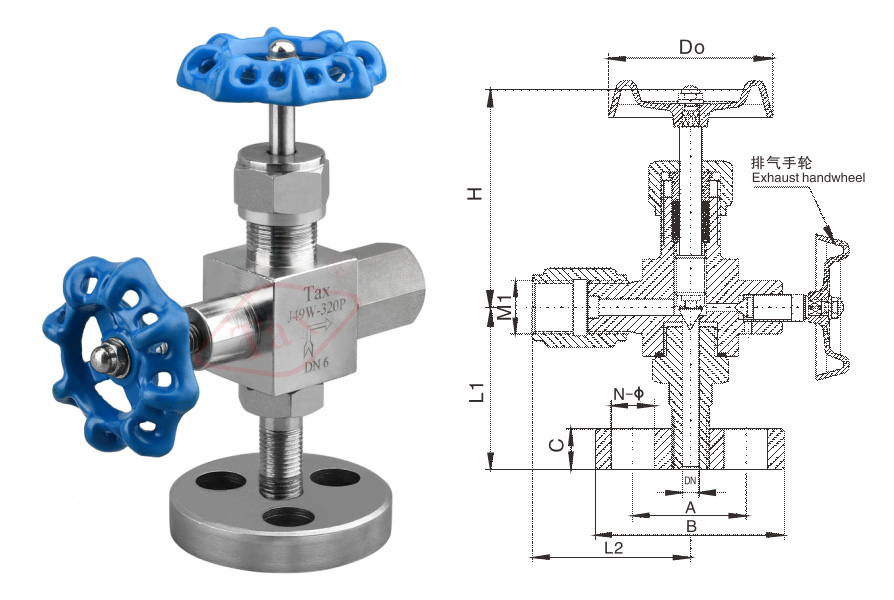

▲主要外形尺寸
| 規格 | M1 | A | B | C | N-Φ | L1 | L2 | H | Do | 重量 |
| DN6 | M20×1.5 | 42 | 70 | 16 | 3-Φ16 | 62 | 60 | 86 | 63 | 1.2 |
